انتخاب ورق مناسب برای سازه های فولادی یکی از مهم ترین تصمیمات در طراحی، ساخت و اجرای پروژه های صنعتی و ساختمانی است. نوع ورق فولادی می تواند به صورت مستقیم بر استحکام، وزن، ایمنی، قابلیت جوشکاری، هزینه ساخت و حتی طول عمر سازه تاثیر بگذارد. به همین دلیل نمی توان تنها بر اساس قیمت یا ضخامت، یک ورق را برای تمام پروژه ها مناسب دانست.
در بازار، ورق های فولادی با گریدها، ضخامت ها و خواص مکانیکی متفاوتی عرضه می شوند. ورق ST37 و ST52 از گزینه های متداول برای بسیاری از سازه های فولادی هستند، در حالی که گریدهایی مانند A516 بیشتر برای کاربردهای خاص و تجهیزات تحت فشار مورد استفاده قرار می گیرند. در این راهنما، مهم ترین نکاتی را که برای انتخاب ورق مناسب برای سازه های فولادی باید در نظر گرفت، بررسی می کنیم.

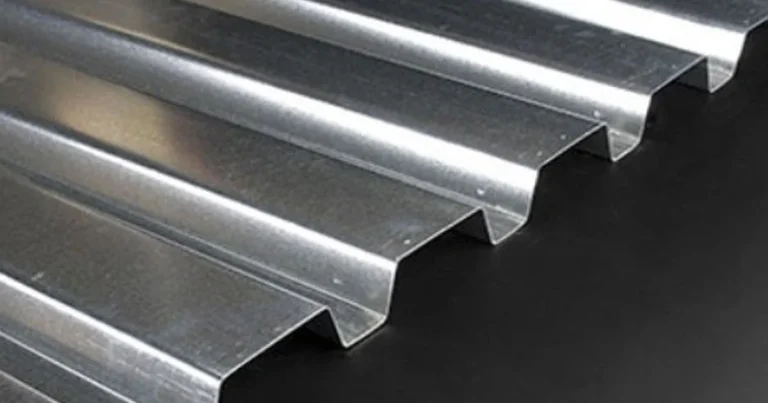

برای انتخاب ورق مناسب برای ساخت عرشه فولادی باید عواملی مانند استحکام، ضخامت، کیفیت ورق و میزان تحمل بار سازه را به دقت بررسی کرد.
ورق مناسب برای سازه های فولادی چه ویژگی هایی دارد؟
ورق مناسب برای سازه های فولادی باید بتواند نیروها و تنش های وارد شده به سازه را بدون ایجاد تغییر شکل نامطلوب یا شکست تحمل کند. استحکام تسلیم، استحکام کششی، شکل پذیری، چقرمگی و قابلیت جوشکاری از مهم ترین مشخصاتی هستند که هنگام انتخاب ورق باید بررسی شوند.
البته مشخصات مورد نیاز ورق به نوع پروژه بستگی دارد. برای مثال، نیازهای یک سازه ساختمانی معمولی با یک سازه صنعتی سنگین، مخزن تحت فشار یا سازه ای که در محیط خورنده قرار دارد یکسان نیست. بنابراین شرایط بهره برداری، نوع بارگذاری، روش اتصال قطعات، دمای کاری و شرایط محیطی باید پیش از انتخاب گرید فولاد مشخص شوند.
یک ورق مناسب همچنین باید از نظر کیفیت سطح، تلرانس ابعادی و ترکیب شیمیایی با استاندارد مورد استفاده در پروژه مطابقت داشته باشد. استفاده از ورقی که صرفا از نظر ضخامت مناسب به نظر می رسد اما خواص مکانیکی مورد نیاز را ندارد، می تواند عملکرد و ایمنی سازه را تحت تاثیر قرار دهد.
انواع ورق مورد استفاده در سازه های فولادی
ورق های مختلفی در صنایع فولادی مورد استفاده قرار می گیرند و انتخاب میان آنها به نوع سازه و الزامات فنی پروژه بستگی دارد. ST37 و ST52 از گریدهای شناخته شده در ساخت قطعات و سازه های فولادی هستند. ورق A516 نیز در دسته ورق هایی قرار می گیرد که کاربرد اصلی آنها بیشتر در ساخت مخازن و تجهیزات تحت فشار است.
ورق سیاه ST37
ورق سیاه ST37 یکی از گریدهای شناخته شده فولاد کم کربن است که به دلیل شکل پذیری و جوش پذیری مناسب در بسیاری از کاربردهای عمومی مورد استفاده قرار می گیرد. این ورق برای ساخت قطعات سازه ای، صفحات، پروفیل ها و بسیاری از اجزایی که به استحکام بسیار بالا نیاز ندارند گزینه کاربردی محسوب می شود.
یکی از مزایای ST37 سهولت نسبی انجام فرآیندهایی مانند برشکاری، خمکاری و جوشکاری است. به همین دلیل در پروژه هایی که ساخت و مونتاژ قطعات اهمیت زیادی دارد، استفاده از این گرید می تواند مناسب باشد. با این حال، برای سازه هایی با بارگذاری سنگین تر ممکن است استفاده از فولادهایی با استحکام بالاتر ضرورت پیدا کند.
ورق ST52
ورق ST52 نسبت به ST37 استحکام تسلیم بالاتری دارد و به همین دلیل در بسیاری از سازه ها و قطعات صنعتی که تحمل بار بیشتر اهمیت دارد مورد استفاده قرار می گیرد. افزایش استحکام این گرید می تواند به طراح اجازه دهد با رعایت الزامات مهندسی، برای برخی کاربردها از مقاطع بهینه تری استفاده کند.
ST52 در ساخت ماشین آلات، شاسی ها، تجهیزات صنعتی، قطعات سازه ای و پروژه های مهندسی سنگین کاربرد دارد. البته استفاده از استحکام بالاتر به معنای مناسب بودن خودکار ST52 برای هر پروژه نیست و عواملی مانند جوش پذیری، ضخامت، چقرمگی مورد نیاز، روش ساخت و استاندارد طراحی همچنان باید بررسی شوند.
ورق A516
ورق A516 یک ورق فولادی مخصوص کاربردهای مخازن تحت فشار است و در گریدهای مختلفی مانند A516 Grade 60، Grade 65 و Grade 70 تولید می شود. A516 Gr.70 یکی از شناخته شده ترین انواع آن است که در ساخت مخازن تحت فشار، بویلرها و برخی تجهیزات صنایع نفت، گاز و پتروشیمی کاربرد گسترده ای دارد.
در نتیجه، A516 را نباید به عنوان جایگزین عمومی ST37 یا ST52 در تمام سازه های فولادی در نظر گرفت. استاندارد و خواص این ورق برای کاربردهای مشخص طراحی شده است و انتخاب آن باید بر اساس شرایط فشار، دما، طراحی تجهیزات و الزامات استاندارد پروژه انجام شود.
معیارهای انتخاب ورق مناسب برای سازه های فولادی
برای انتخاب ورق مناسب برای سازه های فولادی باید مجموعه ای از عوامل فنی و اقتصادی را همزمان در نظر گرفت. انتخاب صرفا بر اساس قیمت پایین تر یا استحکام بیشتر نمی تواند نتیجه مطلوبی ایجاد کند. مهم ترین معیارها شامل میزان تحمل بار، ضخامت، ابعاد، جوش پذیری، شکل پذیری و مقاومت مورد نیاز در برابر شرایط محیطی هستند.
استحکام و تحمل بار
استحکام ورق یکی از اصلی ترین معیارهای انتخاب است. ورق باید توانایی تحمل بارهای مرده، زنده، دینامیکی و سایر نیروهای پیش بینی شده در طراحی سازه را داشته باشد.
استحکام تسلیم اهمیت ویژه ای دارد؛ زیرا مشخص می کند ماده از چه محدوده تنشی به بعد وارد تغییر شکل دائمی می شود. در سازه هایی که تحت بارهای بیشتر قرار دارند، ممکن است استفاده از فولاد با استحکام بالاتر مانند ST52 نسبت به ST37 مناسب تر باشد. با این حال تصمیم نهایی باید بر اساس محاسبات سازه ای و ضوابط استاندارد طراحی اتخاذ شود.
ضخامت و ابعاد ورق
ضخامت ورق تاثیر مستقیمی بر ظرفیت باربری، وزن و هزینه سازه دارد. افزایش ضخامت معمولا می تواند ظرفیت مقطع را افزایش دهد، اما همزمان باعث افزایش وزن فولاد مصرفی، هزینه خرید، حمل و اجرای پروژه خواهد شد.
انتخاب ضخامت بیش از مقدار مورد نیاز نیز لزوما به معنای طراحی بهتر نیست. طراحی اصولی باید ضخامت را بر اساس نیروهای وارد شده، ابعاد عضو، شرایط اتصال، کمانش، الزامات اجرایی و ضریب های ایمنی تعیین کند. ابعاد ورق نیز باید به گونه ای انتخاب شود که پرت مصالح و تعداد اتصالات تا حد امکان کاهش پیدا کند.
جوش پذیری و شکل پذیری
در بسیاری از سازه های فولادی بخش قابل توجهی از اتصالات از طریق جوشکاری ایجاد می شود. به همین دلیل قابلیت جوشکاری ورق اهمیت زیادی دارد. ترکیب شیمیایی فولاد، مقدار کربن و عناصر آلیاژی، ضخامت ورق و فرآیند جوشکاری همگی می توانند بر کیفیت اتصال تاثیر بگذارند.
شکل پذیری نیز به خصوص برای قطعاتی که باید خمکاری یا فرم دهی شوند اهمیت دارد. در چنین شرایطی انتخاب ورقی که تنها استحکام بالایی دارد کافی نیست و باید رفتار آن در فرآیندهای ساخت نیز مورد بررسی قرار گیرد.
مقاومت در برابر خوردگی و شرایط محیطی
سازه های فولادی ممکن است در معرض رطوبت، مواد شیمیایی، آب، نمک، تغییرات دما یا سایر عوامل خورنده قرار داشته باشند. ورق های کربنی معمولی ذاتا مقاومت خوردگی بسیار بالایی ندارند و معمولا برای افزایش طول عمر آنها از پوشش های محافظ، رنگ های صنعتی یا سایر سیستم های حفاظت در برابر خوردگی استفاده می شود.
بنابراین هنگام انتخاب ورق باید محیط بهره برداری نیز بررسی شود. در محیط های بسیار خورنده ممکن است علاوه بر پوشش مناسب، انتخاب فولاد یا آلیاژ متفاوتی ضرورت داشته باشد.
تفاوت ورق ST37 و ST52 برای سازه های فولادی
یکی از سوالات رایج هنگام انتخاب ورق مناسب برای سازه های فولادی، تفاوت ST37 و ST52 است. مهم ترین تفاوت این دو گرید را می توان در سطح استحکام آنها مشاهده کرد. ST52 عموما دارای استحکام تسلیم بالاتری نسبت به ST37 است و به همین دلیل برای برخی قطعات و سازه هایی که تحت بار بیشتری قرار دارند گزینه مناسبی محسوب می شود.
در مقابل، ST37 به دلیل فولاد کم کربن بودن، برای بسیاری از عملیات ساخت و کاربردهای عمومی گزینه شناخته شده ای است. البته خواص دقیق هر محصول باید بر اساس استاندارد، ضخامت و گواهی متریال بررسی شود.
| معیار مقایسه | ST37 | ST52 |
| سطح استحکام | معمولی | بالاتر |
| کاربرد عمومی | بسیار رایج | رایج در سازه ها و قطعات با نیاز استحکامی بیشتر |
| شکل پذیری | مناسب | مناسب، وابسته به مشخصات محصول |
| جوش پذیری | مناسب | مناسب با رعایت الزامات فنی |
| وزن قابل بهینه سازی در طراحی | معمولی | در برخی طراحی ها امکان بهینه سازی بیشتر |
| انتخاب برای بارهای سنگین | محدودتر | معمولا مناسب تر |
نکته مهم این است که جایگزین کردن ST37 با ST52 یا برعکس نباید بدون بررسی طراحی انجام شود. تغییر گرید فولاد می تواند بر ابعاد مقطع، نوع اتصال، جوشکاری و سایر جزئیات مهندسی تاثیر بگذارد.
انتخاب ضخامت مناسب ورق برای سازه فولادی
انتخاب ضخامت مناسب ورق برای سازه فولادی باید بر اساس محاسبات مهندسی انجام شود. نوع بار، مقدار نیرو، دهانه، شکل عضو، شرایط تکیه گاهی، نحوه اتصال، احتمال کمانش و استاندارد طراحی از عواملی هستند که ضخامت مورد نیاز را مشخص می کنند.
برای مثال، دو ورق با گرید یکسان اما ضخامت های متفاوت می توانند رفتار کاملا متفاوتی در یک عضو سازه ای داشته باشند. از طرف دیگر، افزایش بی دلیل ضخامت علاوه بر بالا بردن هزینه خرید ورق، وزن مرده سازه را نیز افزایش می دهد.
در هنگام تعیین ضخامت باید محدودیت های اجرایی نیز مورد توجه قرار گیرند. امکان برشکاری، سوراخکاری، خمکاری و جوشکاری ورق های ضخیم تر با ورق های نازک متفاوت است و گاهی تجهیزات و فرآیندهای خاصی برای ساخت آنها نیاز خواهد بود.
تاثیر نوع سازه بر انتخاب ورق فولادی
نوع سازه یکی از عوامل تعیین کننده در انتخاب ورق فولادی است. ورقی که برای یک سازه ساختمانی سبک مناسب است، الزاما برای ساخت شاسی ماشین آلات سنگین، پل، مخزن تحت فشار یا تجهیزات صنعتی گزینه مناسبی نخواهد بود.
در سازه های ساختمانی، قابلیت جوشکاری، استحکام، وزن و سهولت اجرا اهمیت زیادی دارند. در سازه های صنعتی سنگین ممکن است استحکام و مقاومت در برابر بارهای دینامیکی اهمیت بیشتری پیدا کند. در مخازن تحت فشار نیز استاندارد متریال، چقرمگی، فشار و دمای کاری از عوامل اساسی انتخاب ورق هستند.
| نوع کاربرد | معیار مهم در انتخاب ورق | گزینه های متداول |
| سازه های عمومی | جوش پذیری، شکل پذیری و هزینه | ST37 |
| سازه و تجهیزات با بار بالاتر | استحکام بالاتر | ST52 |
| شاسی و ماشین آلات | استحکام و مقاومت مکانیکی | ST52 |
| مخازن تحت فشار | فشار، دما و الزامات استاندارد | گریدهای A516 |
| محیط های خورنده | مقاومت خوردگی و سیستم حفاظت | وابسته به شرایط پروژه |
این جدول تنها یک راهنمای کلی است و انتخاب نهایی گرید و ضخامت باید مطابق محاسبات مهندسی و استانداردهای پروژه انجام شود.
نکات مهم هنگام خرید ورق برای سازه های فولادی
هنگام خرید ورق برای سازه های فولادی، ابتدا باید گرید، استاندارد، ضخامت، عرض، طول و مقدار مورد نیاز پروژه به صورت دقیق مشخص شود. شباهت ظاهری ورق های فولادی نباید باعث شود مشخصات فنی آنها نادیده گرفته شود.
یکی از مهم ترین موارد، بررسی مشخصات کارخانه تولید کننده و گواهی متریال یا برگه آنالیز محصول در پروژه هایی است که کنترل کیفیت اهمیت بالایی دارد. خواص مکانیکی، ترکیب شیمیایی و استاندارد تولید باید با نیاز پروژه مطابقت داشته باشند.
وزن ورق نیز اهمیت زیادی دارد؛ زیرا قیمت بسیاری از محصولات فولادی بر اساس وزن محاسبه می شود. بنابراین بهتر است پیش از خرید، وزن مورد نیاز پروژه بر اساس ابعاد و ضخامت محاسبه و با وزن اعلام شده محصول مقایسه شود.
همچنین وضعیت سطح ورق باید بررسی شود. وجود خوردگی شدید، پوسته های غیرعادی، تابیدگی یا آسیب های قابل توجه می تواند در فرآیند ساخت مشکل ایجاد کند. برای پروژه های حساس، کنترل ابعادی و بررسی مستندات فنی اهمیت بیشتری خواهد داشت.
در نهایت، انتخاب ورق مناسب برای سازه های فولادی نتیجه ایجاد تعادل میان ایمنی، استحکام، قابلیت ساخت و هزینه است. ST37 می تواند برای بسیاری از کاربردهای عمومی مناسب باشد، ST52 در پروژه هایی که استحکام بیشتری مورد نیاز است مزیت دارد و ورق هایی مانند A516 برای کاربردهای تخصصی نظیر تجهیزات تحت فشار انتخاب می شوند. گرید و ضخامت نهایی باید همواره بر اساس نقشه ها، محاسبات مهندسی و استاندارد پروژه تعیین شود.
سوالات متداول
برای سازه های فولادی ST37 بهتر است یا ST52؟
انتخاب میان ST37 و ST52 به طراحی سازه بستگی دارد. ST37 برای بسیاری از کاربردهای عمومی مناسب است، در حالی که ST52 به دلیل استحکام بالاتر در بسیاری از سازه ها و قطعات با بارگذاری بیشتر مورد استفاده قرار می گیرد.
آیا ورق ضخیم تر همیشه برای سازه بهتر است؟
خیر. ضخامت باید بر اساس محاسبات سازه ای انتخاب شود. افزایش غیرضروری ضخامت باعث افزایش وزن و هزینه سازه می شود و لزوما مزیت فنی ایجاد نمی کند.
ورق A516 برای چه سازه هایی مناسب است؟
ورق A516 عمدتا برای ساخت مخازن تحت فشار، بویلرها و تجهیزات مشابه در صنایع نفت، گاز، پتروشیمی و نیروگاهی مورد استفاده قرار می گیرد.
