آموزش طراحی چرخ دنده در سالیدورک : راهنمای قدم به قدم برای مبتدیان و علاقه مندان
چرخ دنده ها اجزای حیاتی هر سیستم مکانیکی هستند و طراحی آن ها با نرم افزار سالیدورک از مهارت های ضروری در زمینه های مهندسی مکانیک و طراحی صنعتی محسوب می شود. در این مقاله قصد داریم به زبان ساده و با استفاده از تکنیک های محاوره ای اصول و مراحل طراحی چرخ دنده را در سالیدورک به شما آموزش دهیم.
چرا طراحی چرخ دنده مهم است؟
چرخ دنده ها به عنوان اجزایی که نیروی حرکت را انتقال می دهند نقش مهمی در بهینه سازی عملکرد ماشین ها دارند. طراحی صحیح چرخ دنده در نرم افزار سالیدورک به بهبود کیفیت و افزایش عمر دستگاه ها کمک می کند.
چه مواردی قبل از شروع باید بدانید؟
قبل از اینکه به آموزش سالیدورک و دنیای پیچیده طراحی چرخ دنده ها قدم بگذارید چند مورد را در نظر بگیرید :
- درک اصول مکانیک : آشنایی با نیروها و انتقال حرکت
- آشنایی با انواع چرخ دنده : چرخ دنده های ساده حلزونی مارپیچ و خورشیدی
- یادگیری محیط سالیدورک : مهارت پایه در ترسیم دو بعدی و مدل سازی سه بعدی
گام های طراحی چرخ دنده در سالیدورک
قدم اول : ایجاد یک سند جدید در سالیدورک
۱. نرم افزار سالیدورک را باز کرده و از طریق منوی File یک سند جدید ایجاد کنید. ۲. Unit یا واحد اندازه گیری را برحسب میلی متر تنظیم کنید.
قدم دوم : انتخاب نوع چرخ دنده
نوع چرخ دنده ای که می خواهید طراحی کنید بسیار مهم است. فرض کنید می خواهید چرخ دنده ساده طراحی کنید؛ برای این کار باید مشخصات اولیه مانند قطر دایره تقسیم و تعداد دنده ها را بدانید.
قدم سوم : تعریف پارامترهای اصلی چرخ دنده
پارامترهای زیر از مهم ترین مشخصات چرخ دنده هستند که باید در طراحی مدنظر قرار گیرند :
- ماژول (Module) : نسبت قطر به تعداد دنده ها
- زاویه فشار (Pressure Angle) : استاندارد معمول ۲۰ درجه است.
- ضخامت دنده (Tooth Thickness)
توصیه : در صورت نامطمئن بودن از پارامترها می توانید از استانداردهای DIN و ISO کمک بگیرید تا ابعاد دقیق تری به دست آورید.
قدم چهارم : ایجاد پروفایل دنده ها
۱. در Sketch ابزار خط و دایره را انتخاب کرده و پروفایل دنده را ترسیم کنید. ۲. با استفاده از Extrude پروفایل دنده ها را به شکل سه بعدی تبدیل کنید.

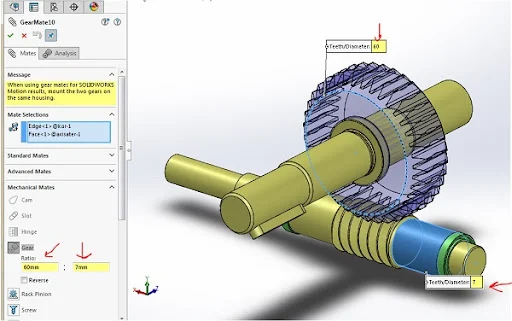

قدم پنجم : استفاده از ابزار Gear Mate برای ارتباط چرخ دنده ها
۱. به Mate در نوار ابزار سالیدورک بروید. ۲. Gear Mate را انتخاب کنید تا بتوانید چرخ دنده های طراحی شده را با یکدیگر همگام سازی کنید.
جدول خلاصه پارامترهای طراحی چرخ دنده ساده
| پارامتر | توضیحات | مقدار پیشنهادی |
| ماژول | قطر / تعداد دنده | ۲ میلی متر |
| زاویه فشار | زاویه بین دنده ها | ۲۰ درجه |
| ضخامت دنده | فاصله بین دو دنده | متغیر |
| تعداد دنده | تعداد دنده های چرخ دنده | ۱۲-۳۰ |
قدم ششم : بررسی و تحلیل عملکرد چرخ دنده
برای اطمینان از کارکرد درست چرخ دنده ها در سالیدورک از ابزارهای Motion Analysis استفاده کنید. در این بخش می توانید سرعت شتاب و میزان فرسایش چرخ دنده ها را شبیه سازی کنید تا مطمئن شوید سیستم چرخ دنده تان بدون مشکل عمل می کند.
تکنیک های پیشرفته برای بهبود طراحی چرخ دنده
- استفاده از Chamfer : این ابزار به لبه های دنده ها زاویه می دهد و به بهبود عملکرد چرخ دنده ها کمک می کند.
- استفاده از Fillet : از Fillet برای نرم تر کردن لبه ها و جلوگیری از ساییدگی زودرس استفاده کنید.
- تحلیل Stress و Fatigue : با استفاده از ماژول تحلیل تنش نقاط ضعف در طراحی را بیابید.
جدول ابزارهای مفید در طراحی چرخ دنده
| ابزار | کاربرد |
| Extrude | ایجاد حجم سه بعدی برای دنده ها |
| Gear Mate | تنظیم و هماهنگی چرخ دنده ها |
| Chamfer | ایجاد لبه زاویه دار برای دنده |
| Fillet | نرم کردن لبه های دنده |
| Motion Analysis | تحلیل حرکتی و تنشی دنده ها |
نکات طلایی برای یادگیری بهتر و موفقیت
- تمرین مداوم : هر روز یک طراحی ساده را به اتمام برسانید.
- استفاده از منابع آموزشی : ویدیوهای آموزشی یوتیوب یا دوره های آنلاین کمک زیادی به یادگیری سریع شما می کنند.
- یادگیری از طریق پروژه های واقعی : با شبیه سازی و کار روی پروژه های عملی یادگیری خود را تقویت کنید.
نکته : در طراحی های پیچیده تر از نقشه های صنعتی یا استانداردها استفاده کنید.
نتیجه گیری
طراحی چرخ دنده در سالیدورک یک مهارت ضروری برای مهندسین مکانیک و طراحان صنعتی است. با یادگیری مراحل پایه و تمرین در ابزارهای مختلف می توانید به طراحی حرفه ای چرخ دنده برسید.
پرسش و پاسخ
۱. آیا می توان از مدل های آماده چرخ دنده در سالیدورک استفاده کرد؟ بله در کتابخانه استاندارد سالیدورک مدل های پیش فرضی از انواع چرخ دنده ها وجود دارد.
۲. چگونه می توانیم از خرابی زودرس چرخ دنده جلوگیری کنیم؟ با تحلیل استرس و استفاده از مواد مقاوم عمر چرخ دنده را افزایش دهید.
۳. بهترین منابع یادگیری سالیدورک چیست؟ استفاده از ویدیوهای یوتیوب مقالات و دوره های آنلاین به همراه کار روی پروژه های واقعی توصیه می شود.
